中型切断機

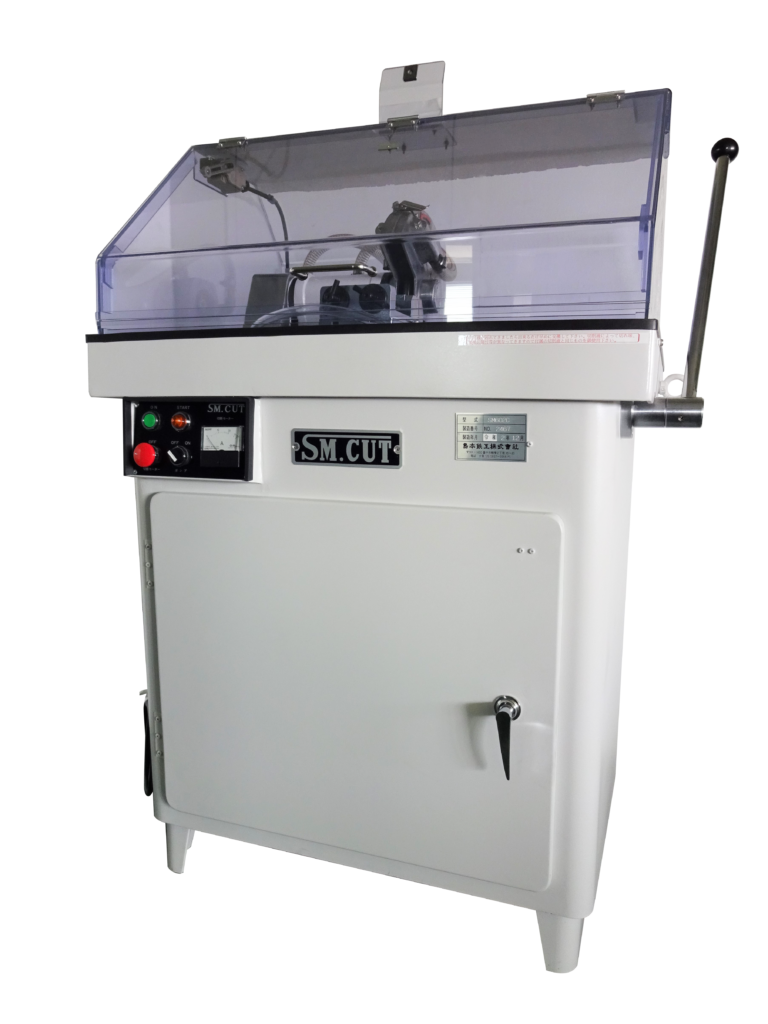

SM602C/603C
高精度に切断でき、切断時に熱影響の少ない湿式切断機、試料作製に最適。
砥石径Φ２５５ｍｍのスタンダードタイプ。
サイドレバー方式を採用し、手動で操作も簡単。
-
603C型
-
-
603C型
-
602C型
-
602C型
-
603C型
-
-
603C型
-
602C型
-
602C型
特徴
- 無駄のない安定した材料切断が可能。切断処理の難しい素材でも精密に切断。
- バイスは標準で２列締めのため、異形のワークも充分保持することができ、縦切断も対応可能。
- 循環ポンプからの冷却用切削液が砥石カバーから噴射されることにより、切断時の熱影響による変質や砥石の目詰まりを防ぎ、次工程を削除が可能。
- 防護透明カバーで覆われているので、砥石粉や切削粉の飛散を防止。
- 摺動部・主軸回転部は焼き入れ研磨加工されており耐久性に優れている。
標準仕様
| 標準砥石径 | 外径 Φ２５５mm ／ 内径 Φ３１．７５mm |
|---|---|
| 電気容量 | ＡＣ２００／２２０Ｖ ２０Ａ |
| 主軸モータ | ３相 ２．２ｋW |
| 主軸回転数 | ２８００ｒｐｍ |
| バイス | 手動２列 開き幅６５mm／口金高さ３４mm／幅５２mm |
| 前後切込ストローク（Ｘ軸） | ８５mm |
| 前後切込（Ｘ軸） | 手動・サイドレバー |
| バイス横移動（Ｙ軸） | ６０２Ｃ 固定 ／ ６０３Ｃ 左右一体８０mm |
| 角度切断 | ６０２Ｃ 固定 ／ ６０３Ｃ 左右２５° |
| ポンプ／タンク | ６０Ｗ／３０リットル |
| 外形寸法（Ｗ×Ｄ×Ｈ） | ８８０mm×６２０mm×１２２５mm |
| 重量 |
２２０kg |
