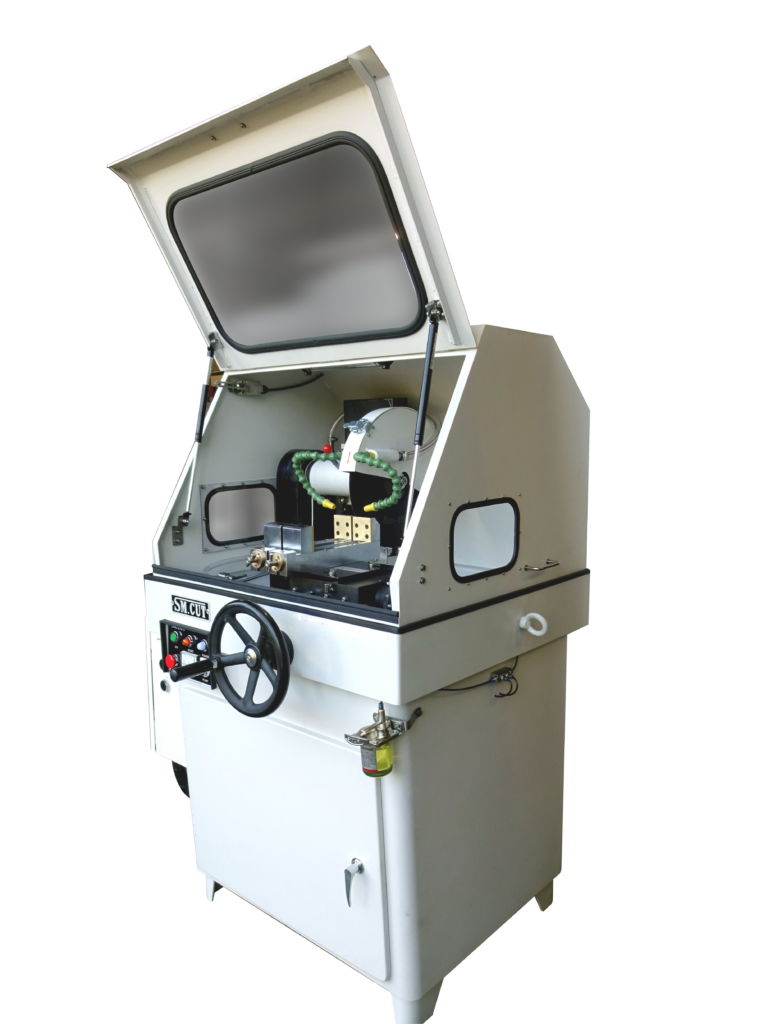

中型切断機
SM802CUD/803CUD
高精度に切断でき、切断時に熱影響の少ない湿式切断機、試料作製に最適。
砥石径Φ３５５ｍｍで○材８０ｍｍまで切断可能な中型タイプ。
丸ハンドル方式を採用し、安定した切断が可能。
電動駆動で主軸位置を調整することにより異形物の切断ができ、砥石が摩耗しても最大限までご使用可能。
特徴
- 無駄のない安定した材料切断が可能。切断処理の難しい素材でも精密に切断。
- バイスは標準で２列締めのため、異形のワークも充分保持することができ、縦切断も対応可能。
- 循環ポンプからの冷却用切削液が砥石カバーから噴射されることにより、切断時の熱影響による変質や砥石の目詰まりを防ぎ、次工程を削除が可能。
- 防護カバーで覆われているので、砥石粉や切削粉の飛散を防止。
- 室内ＬＥＤ照明内蔵。
-
摺動部・主軸回転部は焼き入れ研磨加工されており耐久性に優れている。
標準仕様
| 標準砥石径 | 外径 Φ３５５mm ／ 内径 Φ３１．７５mm |
|---|---|
| 電気容量 | ＡＣ２００／２２０Ｖ ３０Ａ |
| 主軸モータ | ３相 ３．７ｋW |
| 主軸回転数 | １９００ｒｐｍ |
| バイス |
手動２列分割 開き幅１３０mm／口金高さ５０mm／幅６０mm |
| 前後切込ストローク（Ｘ軸） | ８０２ＣＵＤ ２００mm ／ ８０３ＣＵＤ ２５０mm |
| 前後切込モータ（Ｘ軸） |
手動・丸ハンドル |
| バイス横移動（Ｙ軸） | ８０２ＣＵＤ 固定 ／ ８０３ＣＵＤ 左右分割８５mm |
| 角度切断 | ８０２ＣＵＤ 固定 ／ ８０３ＣＵＤ 左右２５° |
| 主軸上下ストローク（Ｚ軸） | １１０mm |
| 主軸上下モータ（Ｚ軸） | ０．２ｋW |
| ポンプ／タンク | １００Ｗ／６０リットル |
| 外形寸法（Ｗ×Ｄ×Ｈ） | １０３５mm×９３０mm×１４２０mm |
| 重量 | ３７０kg |
| その他仕様 |
